PCB 生產流程詳細

PCB,即印刷電路板,是現代電子技術中不可缺少的基礎材料之一。它是電子元器件的承載體,不僅具有傳導電信號的作用,而且還可以提供穩定可靠的支撐結構。那么 PCB 生產流程是什么樣的呢?下面就來詳細介紹 PCB 生產流程。

1. PCB 圖形設計
PCB 生產的第一步是進行 PCB 圖形設計,即使用專門的 PCB 設計軟件根據電路原理圖進行設計,并確定 PCB 板的尺寸、層數和線路走向等。設計完畢后可以進行驗證和優化,確保符合電路需求和制造要求。

pcb生產流程詳細,PCB生產流程介紹

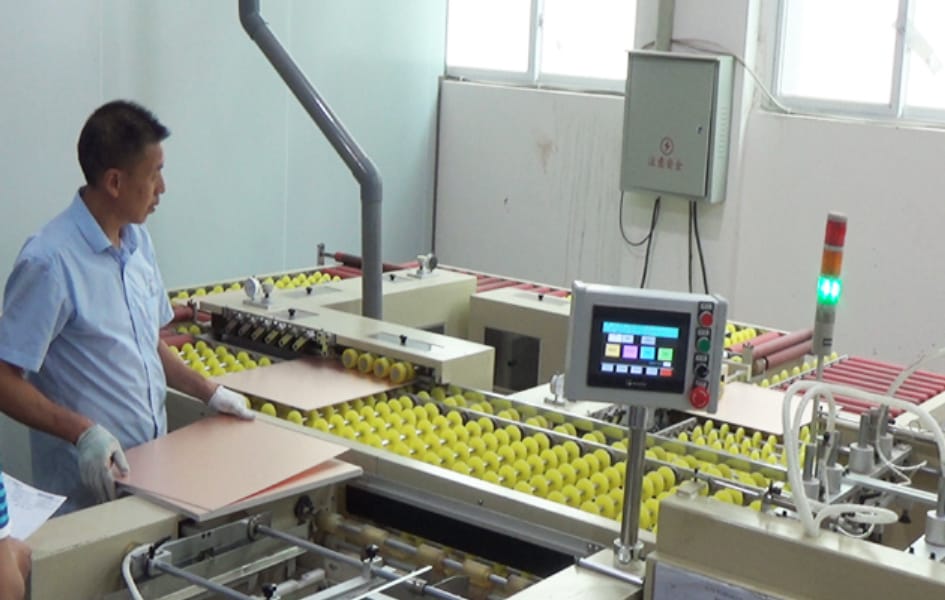

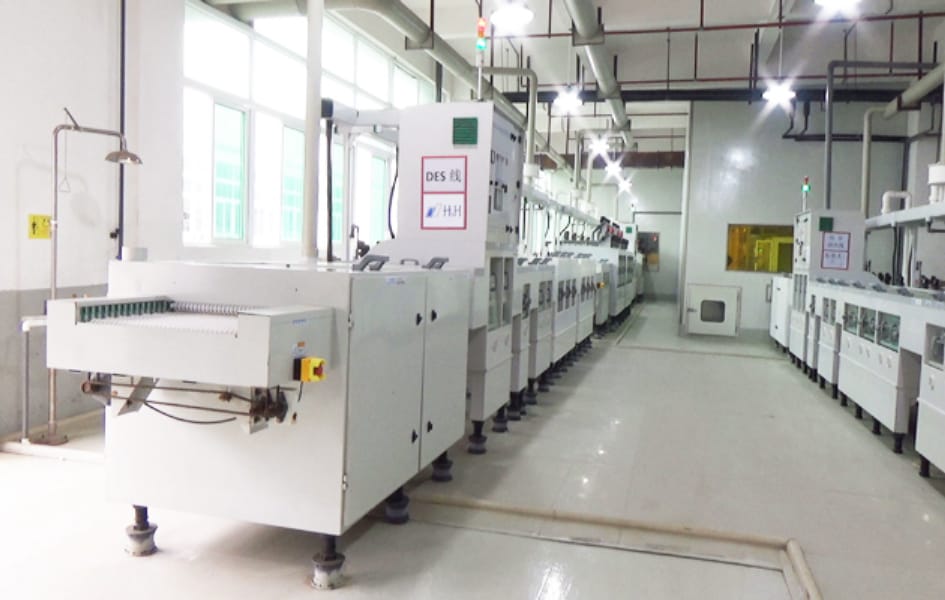

2. PCB 印制制造
PCB 板的制造主要包括基材預處理、電化銅、覆銅膜、感光涂覆、曝光刻蝕、去除覆銅膜和鍍金等過程。其中,電化銅是 PCB 制造過程中最重要的環節之一,也是最具代表性的環節。電化銅是指在 PCB 表面沉積一層銅膜,保護導線不受腐蝕和氧化,同時還有電路傳導功能。

3. 打板、鉆孔、插件
PCB 制造完成后,需要對 PCB 板進行打板、鉆孔和插件等后續加工處理。打板主要是將 PCB 板切割成適合實際使用的尺寸和形狀,鉆孔是在板的表面鉆出各種孔洞,供元器件和線路所使用,插件是在 PCB 板上固定電子元器件。

4. 焊接和組裝
在 PCB 生產的最后一步,需要對 PCB 板進行焊接和組裝。焊接主要是使用焊接工具將元器件固定在 PCB 板上,并連接電路,組裝包括將 PCB 板固定在機箱中并進行有效的散熱和保護措施。

pcb生產流程詳細,PCB生產流程介紹

綜上所述,PCB 生產流程相當復雜,需要經過多次研發和測試,但是如果能夠掌握正確的 PCB 生產技術,就能夠生產出高質量的 PCB 板。
