10層pcb厚度,10層板厚度設置

在現代電子領域,PCB(PrintedCircuitBoard)作為電子設備的核心組成部分之一,扮演著至關重要的角色。而10層PCB作為多層板中的一種常見類型,其厚度的設置更是需要我們重視。本文將會深入探討10層PCB的厚度設置,為讀者解析其重要性和技術要點。

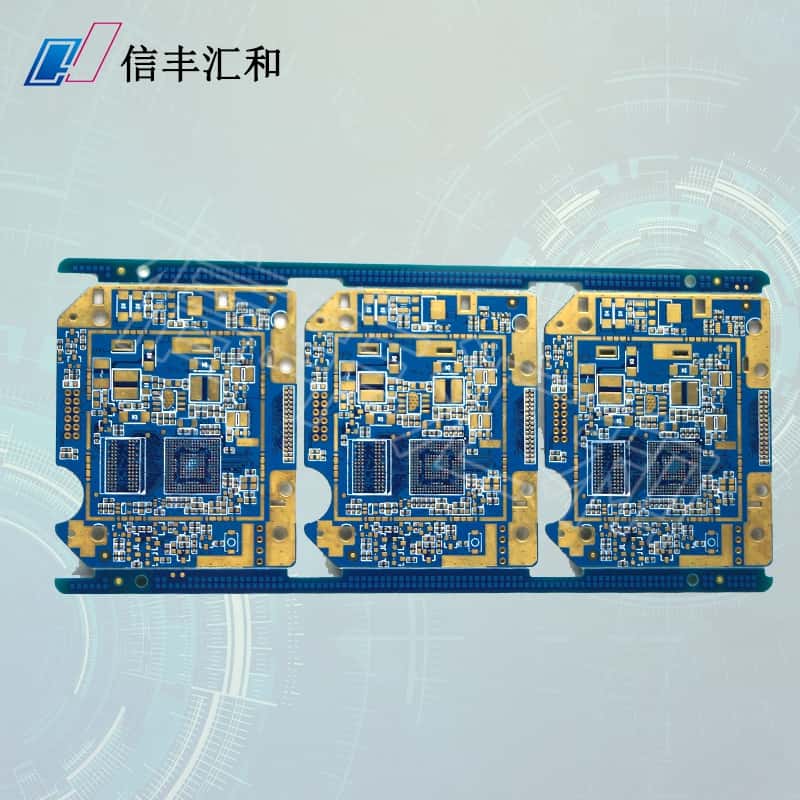

0層pcb厚度,10層板厚度設置"

一、為什么要重視10層PCB的厚度設置?
作為一種復雜的多層電路板,10層PCB在實際應用中需要滿足嚴格的技術要求。其中,板厚是其中一個非常重要的參數。合理的板厚設置可以有效地提高PCB的穩定性、電磁兼容性以及散熱性能,同時也可以減少電氣和信號干擾,提高整個電路系統的可靠性和穩定性。

二、10層PCB厚度設置的技術要點
在10層PCB的設計過程中,需要綜合考慮以下幾個技術要點:

1.最佳厚度范圍
一般來說,10層PCB的最佳厚度范圍為0.8mm到2.0mm之間。如果過薄,則容易造成層間絕緣不足、機械強度不夠的問題;如果過厚,則會增加生產成本,并且不利于散熱。因此,在設計過程中需要根據實際需求權衡各種因素,找到最佳的板厚范圍。

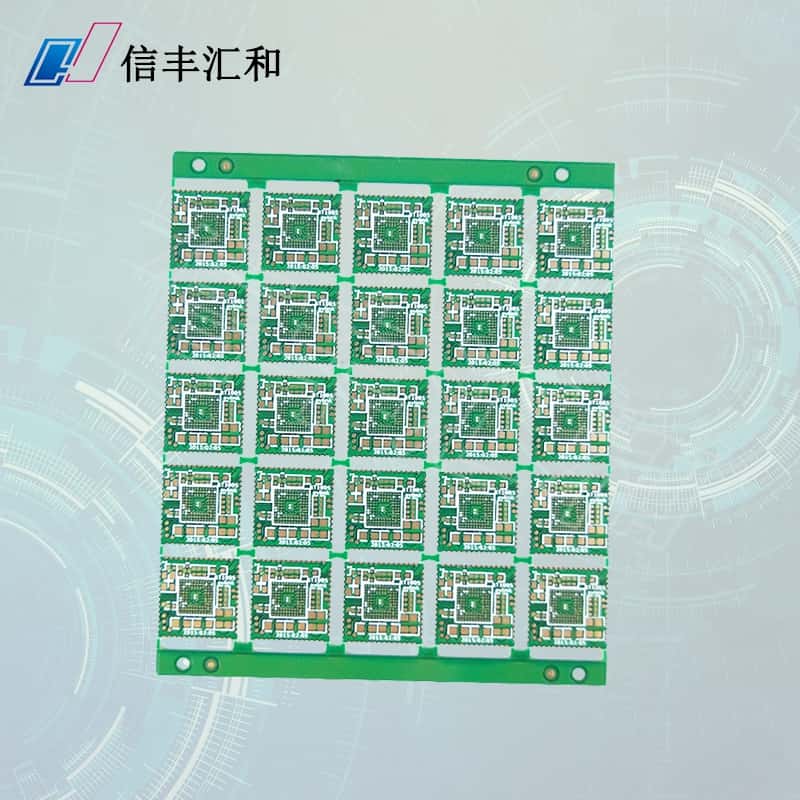

0層pcb厚度,10層板厚度設置"

2.各層銅箔厚度的搭配
10層PCB中的每一層都需要有相應的銅箔層,用于實現電氣連接。對于不同層次的銅箔厚度,需要進行合理的搭配。一般來說,外層銅箔厚度會比內層厚度要大,以增加整個電路板的強度和穩定性。

3.板厚與孔壁的影響
在10層PCB中,還需要考慮到板厚與孔壁的因素。一般來說,當板厚較小時,孔壁也應該相應較小,以保證機械強度和可靠性。而當板厚較厚時,孔壁也可以適當增大。

4.特殊要求和限制
在一些特殊的應用中,可能需要對10層PCB的厚度設置進行特殊要求和限制。例如,在高頻電路中,板厚需要嚴格控制,以保證信號傳輸?shù)姆€(wěn)定性;在某些緊湊空間的應用中,可能需要厚度盡可能薄以節省空間。

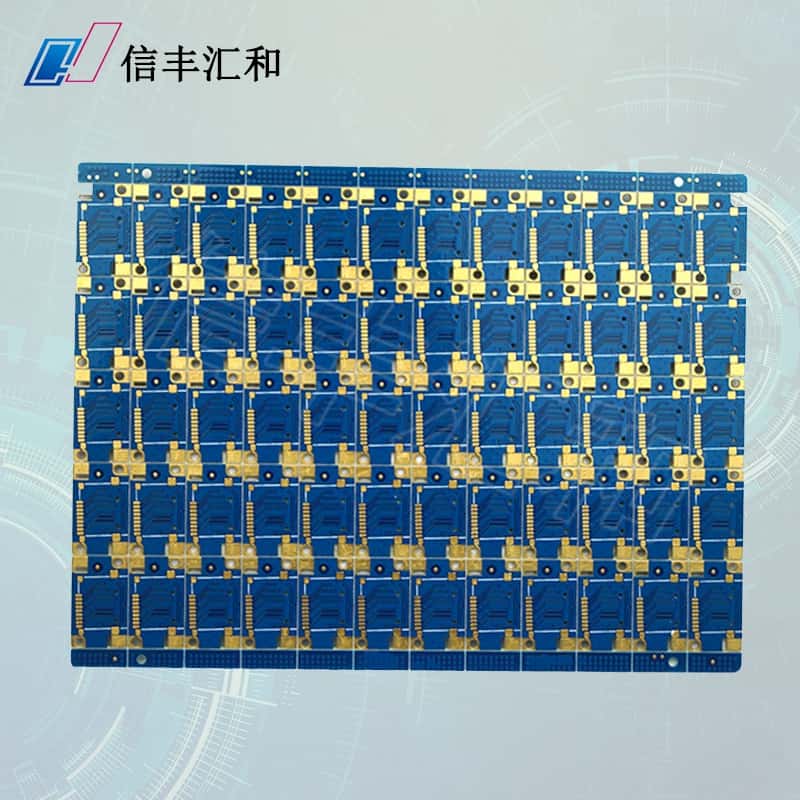

0層pcb厚度,10層板厚度設置"

三、總結
合理設置10層PCB的厚度對于提高電路板的穩定性、電磁兼容性和散熱性能非常重要。在實際設計過程中,需要綜合考慮最佳厚度范圍、銅箔厚度的搭配、板厚與孔壁的影響以及特殊要求和限制等技術要點。只有在綜合考慮各種因素的基礎上,才能設計出穩定可靠的10層PCB電路板。希望本文對讀者有所啟發,引起更多關于10層PCB厚度設置的思考。

專業PCB線路板制造廠家-匯和電路:13058186932
